شیرهای هیدرولیک: انواع، اصول کار و نقش آنها در سیستم های هیدرولیک مدرن

مقدمه

شیرهای هیدرولیک تجهیزات کنترلی مهمی در سیستم های هیدرولیک هستند که برای کنترل جریان، جهت و فشار سیال استفاده می شوند. قابلیت اطمینان شیرهای هیدرولیک تأثیر مستقیمی بر ایمنی، کارایی و دقت حرکت ماشین آلات هیدرولیک دارد. با استفاده گسترده از شیرهای هیدرولیک در تجهیزات صنعتی مانند تجهیزات ساختمانی، ماشین‌های قالب‌گیری تزریقی ماشین و بازوهای ربات صنعتی، الزامات برای قابلیت اطمینان ساخت شیر ​​هیدرولیک در انواع ماشین‌آلات و تجهیزات افزایش یافته است.

1. شیر هیدرولیک چیست؟

A شیر هیدرولیک یک جزء مکانیکی دقیق است که برای کنترل جریان سیال هیدرولیک در یک سیستم استفاده می شود. با باز کردن، بستن یا محدود کردن جزئی کانال‌های جریان داخلی، نحوه انتقال انرژی هیدرولیک به محرک‌ها مانند سیلندرها و موتورهای هیدرولیک را تنظیم می‌کند.

به طور کلی،شیرهای هیدرولیک برای انجام سه عملکرد اصلی طراحی شده اند:

· کنترل جهت جریان

· تنظیم فشار

· کنترل سرعت جریان

این توابع پایه و اساس همه را تشکیل می دهندسیستم های کنترل حرکت هیدرولیک.


2. انواع اصلی شیرهای هیدرولیک

2.1 شیرهای کنترل جهت

شیر کنترل جهت جهت جریان سیال هیدرولیک در سیستم را کنترل می کند. اینها معمولاً برای کنترل جهت حرکت محرکها مانند سیلندرهای هیدرولیک و موتورها استفاده می شوند.تنظیمات رایج عبارتند از:

· شیرهای جهتی دو طرفه

· شیرهای جهت 3 طرفه

· شیرهای کنترل جهت 4 طرفه

این شیرها در سیستم هایی که نیاز به سوئیچینگ جهت دقیق و کنترل حرکت دارند ضروری هستند.

2.2 شیرهای کنترل فشار

شیر کنترل فشار برای جلوگیری از اضافه بار سیستم و حفظ تنظیم فشار سیستم هیدرولیک استفاده می شود.
انواع معمولی عبارتند از:

· شیرهای تسکین دهنده

· شیرهای کاهنده فشار

· دریچه های توالی

شیرهای کنترل فشار برای اطمینان از ایمنی سیستم با جلوگیری از اضافه بار سیستم و حفظ عملکرد سیستم با فشار هیدرولیک استفاده می شود.

2.3 شیرهای کنترل جریان

کنترل جریان مقدار مایع هیدرولیک مجاز برای عبور را کنترل می کند که به نوبه خود سرعت محرک را کنترل می کند.

بسیاری از انواع مختلف کاربردها از استفاده از شیرهای کنترل جریان سود می برند، به ویژه آنهایی که به حرکت کاملاً کنترل شده نیاز دارند، مانند ماشین های CNC، ربات های صنعتی و غیره.

با کنترل مقاومت جریان می توان سرعت محرک را تنظیم کرد و سیستم به نرمی کار کرد.

3. اصل کار شیرهای هیدرولیک

شیرهای هیدرولیک با تغییر مسیرهای جریان داخلی از طریق حرکت یک قرقره در داخل بدنه شیر کار می کنند. این قرقره با استفاده از روش های مختلف کنترلی فعال می شود، از جمله:

· عملیات دستی

· فعال سازی شیر برقی (الکترومغناطیسی).

· کنترل فشار هیدرولیک پایلوت

· سیستم های کنترل تناسبی یا سروو

متناسب پیشرفتهشیرهای هیدرولیک امکان تنظیم مداوم جریان و فشار را فراهم می کند و آنها را برای کاربردهای کنترل حرکت با دقت بالا ایده آل می کند.

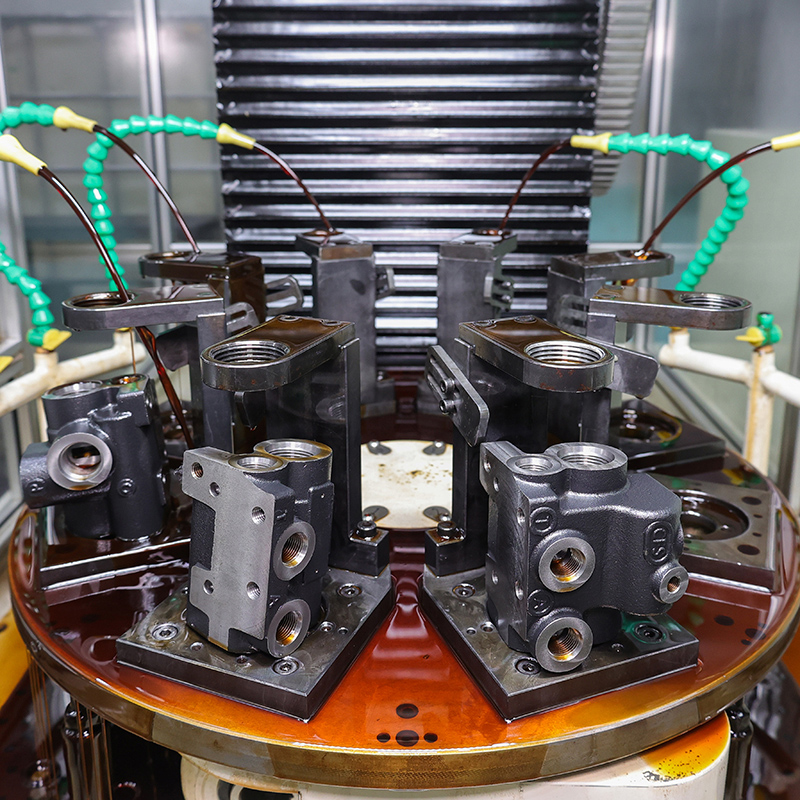

4. اهمیت دقت ماشینکاری در ساخت شیر ​​هیدرولیک

عملکرد یکشیر هیدرولیک به شدت به دقت ساخت وابسته است. حتی انحرافات جزئی ماشینکاری می تواند به طور قابل توجهی بر پایداری و کارایی سیستم تأثیر بگذارد.

الزامات ماشینکاری حیاتی عبارتند از:

· دقت بالای صافی سطوح آب بندی

· هندسه کانال جریان داخلی دقیق

· معابر داخلی بدون سوراخ

· کنترل تحمل ابعادی دقیق

هر گونه نقص در این مناطق ممکن است منجر به نشت داخلی، کاهش فشار یا عملکرد هیدرولیکی ناپایدار شود.

به همین دلیل است که دقتماشینکاری CNC نقش تعیین کننده ای درتولید شیر هیدرولیکبه ویژه برای کاربردهای صنعتی با فشار بالا که قابلیت اطمینان و عملکرد آب بندی بسیار مهم است.

5. کاربرد شیرهای هیدرولیک

شیرهای هیدرولیک به طور گسترده در صنایع مختلف استفاده می شود، از جمله:

· ماشین آلات ساختمانی (بیل مکانیکی، جرثقیل، لودر)

· سیستم های اتوماسیون صنعتی

· ماشین های قالب گیری تزریقی

· ماشین آلات کشاورزی

· پرس های هیدرولیک و سیستم های بالابر

تطبیق پذیری آنها آنها را به یکی از مهم ترین اجزای سیستم های کنترل قدرت و حرکت سیال تبدیل می کند.

نتیجه گیری

شیرهای هیدرولیک عناصر کنترلی ضروری در مدرن هستندسیستم های هیدرولیک. از آنجایی که صنایع همچنان به دنبال دقت، کارایی و قابلیت اطمینان بالاتر هستند، اهمیت طراحی سوپاپ پیشرفته و ساخت دقیق همچنان رو به رشد است.

با کیفیت بالاشیر هیدرولیک عملکرد نه تنها به طراحی، بلکه به دقت ماشینکاری، کنترل مواد و قابلیت ساخت بستگی دارد. برای سفارشیتولید شیر هیدرولیک و قطعات هیدرولیک دقیق،ماشینکاری CNC قابلیت نقش تعیین کننده ای در عملکرد نهایی سیستم ایفا می کند.
