خمش افست ورق

خم CNC برای قطعات خمشی افست ورق فلزی در ماشین آلات دیفون

سازندگان در صنایعی مانند محفظه های تجهیزات الکترونیکی، کابینت های صنعتی و قاب های تجهیزات پزشکی اغلب به قطعات ورق فلزی با افست دقیق و کنترل شده نیاز دارند. این قطعات شکاف‌ها را بین سطوح مونتاژ نامتناسب پل می‌کنند یا فاصله ساختاری برای اجزای داخلی ایجاد می‌کنند. Difon Machinery در خدمات خمشی آفست ورق فلزی دقیق متخصص است که چالش های تراز را حل می کند. ما راه‌حل‌های خمشی افست سفارشی و نیمه سفارشی را برای کاربردهایی مانند پایه‌های براکت الکترونیکی پلکانی، تقسیم‌کننده‌های کابینت افست، صفحه‌های نصب تجهیزات پزشکی پلکانی و موارد دیگر ارائه می‌کنیم. هر قسمت با فناوری خمشی پیشرفته CNC ساخته شده است تا اندازه‌های آفست دقیق و زوایای ثابت را بدست آورد. این تضمین می کند که آنها به راحتی در خطوط مونتاژ موجود شما قرار می گیرند. با مشارکت با Difon برای قطعات افست خود، نیاز به تنظیمات دستی یا مونتاژ چندین جزء را از بین می برید و فرآیند تولید خود را ساده می کنید. این منجر به بهبود تناسب محصول، عملکرد و زمان مونتاژ سریع می شود.

خمش افست ورق فلزی فقط یک نوع خمش استاندارد نیست - این یک فرآیند تخصصی برای رفع یک مشکل رایج تولید است: همراستایی قطعات با سطوحی که در یک صفحه قرار نمی گیرند. یک دستگاه الکترونیکی را انتخاب کنید: ممکن است به یک براکت نیاز داشته باشد که یک برد مدار را 10 میلی متر بالاتر از یک شاسی فلزی قرار دهد تا از مشکلات گرمایی جلوگیری کند. یک کابینت صنعتی می تواند به یک تقسیم کننده با افست 5 میلی متری برای قرار دادن واشر آب بندی نیاز داشته باشد. یک چرخ دستی پزشکی ممکن است برای کار با سخت افزار موجود به یک صفحه نصب با افست 3 میلی متری نیاز داشته باشد. خدمات خمشی استاندارد اغلب این الزامات دقیق را برآورده نمی کنند. آن‌ها قطعاتی با عمق یا زوایای ناسازگار می‌سازند که شما را مجبور به تنظیم در محل می‌کند - اتلاف وقت و خطر آسیب به قطعه. در کارخانه خمش افست دیفون، ما فقط «قطعات را با افست خم نمی کنیم». ما هر افست را مطابق با نیازهای مونتاژ خاص شما طراحی می کنیم. این فرآیند با تجزیه و تحلیل تعامل قطعه با اجزای دیگر آغاز می شود: به چه فاصله ای بین سطوح نیاز دارید؟ آیا افست وزن را نگه می دارد یا فقط فاصله را اضافه می کند؟ آیا افست باید با سوراخ های از پیش حفاری شده هماهنگ شود؟ این رویکرد مونتاژ محور تضمین می کند که هر قطعه افستی که تحویل می دهیم برای اولین بار به تناسب دست می یابد. بدون کار مجدد، بدون تاخیر در برنامه تولید شما.

خدمات خمش افست ورق فلزی ما با یک گردش کار سه فاز متمرکز بر دقت و سازگاری شروع می شود. این فرآیند با تجزیه و تحلیل دقیق نیازهای افست شما آغاز می شود. خمش استاندارد فقط بر ابعاد قطعه متمرکز است، اما خمش افست ورق فلزی به ما نیاز دارد که کل بافت مونتاژ قطعه را ترسیم کنیم. برای مثال، اگر برای یک رک سرور 19 اینچی به یک براکت افست نیاز دارید، تیم مهندسی ما ابتدا اندازه داخلی رک، وزن براکت و محل سوراخ‌های نصب موجود را بررسی می‌کند. سپس از نرم افزار 2 بعدی CAD برای ایجاد یک "طرح افست" استفاده می کنیم. این فقط طول، عرض و عمق افست قطعه را فهرست نمی‌کند، بلکه نقاط مرجع را برای همسویی با سایر اجزاء مشخص می‌کند. طرح شامل جزئیات کلیدی است: "جهت افست"، "تحمل افست" و "توالی خم". برای قطعات پیچیده با افست های متعدد - مانند یک تقسیم کننده کابینت با افست عمودی و افقی - ما رندرهای سه بعدی می سازیم. این‌ها نشان می‌دهند که قطعه چگونه در مونتاژ نهایی قرار می‌گیرد، بنابراین قبل از شروع تولید، به مشکلات هم‌ترازی پی می‌بریم. این مرحله نقشه برداری اطمینان حاصل می کند که فرآیند خمش افست متناسب با نیازهای مونتاژ منحصر به فرد شما است، نه فقط قوانین عمومی.

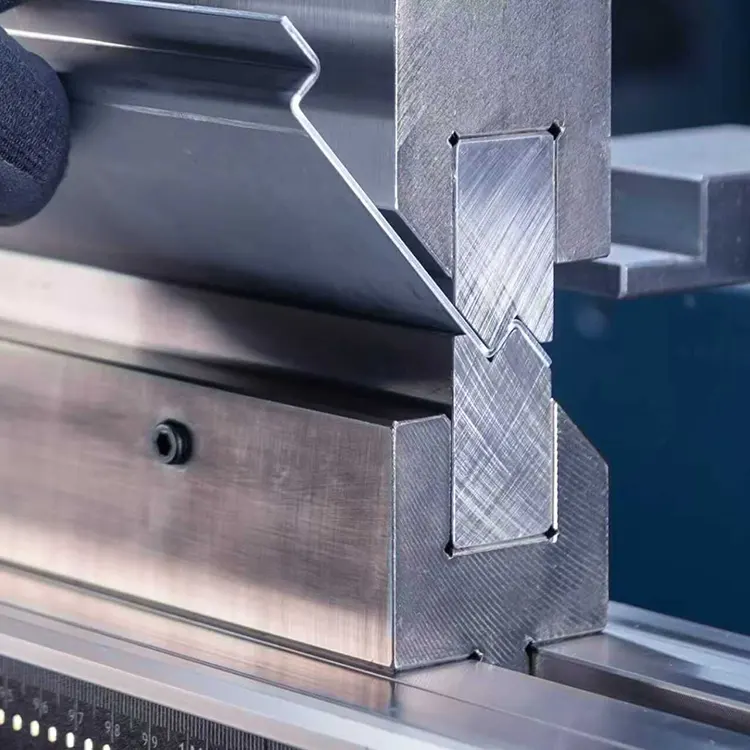

هنگامی که طرح افست انجام شد، برای ایجاد افست های دقیق به خمش CNC چند محوره می رویم. این فاز از تجهیزات تخصصی ما برای تضمین دقت استفاده می کند. ماشین‌های خم کن CNC 3 محوره با کنترل آفست ثابت مشکل دارند، اما ما از دستگاه‌های 6 محوره استفاده می‌کنیم. اینها دارای بک گیج دوگانه و سنسورهای مانیتورینگ افست بلادرنگ هستند. آنها به ما اجازه دادند تا دو چیز کلیدی را برای خمش افست تنظیم کنیم: "عمق افست" و "زاویه افست". فرض کنید ما یک براکت افست عمودی 5 میلی متری از فولاد نورد سرد به ضخامت 1.5 میلی متر می سازیم. سیستم CNC دنباله ای واضح را دنبال می کند: ابتدا ورق فلزی را با گیج اصلی ردیف می کند تا به اولین نقطه خمش برخورد کند. سپس از فشار 110 بار برای ایجاد یک خم 90 درجه استفاده می کند - این اولین مرحله افست را تشکیل می دهد. بعد، بک گاج ثانویه ورق را به میزان 5 میلی متر به صورت افقی جابجا می کند. در نهایت، از فشار 105 بار برای ایجاد یک خم 90 درجه دوم استفاده می کند. این افست را تکمیل می کند و هر دو سطح در ± 0.05 میلی متر موازی می مانند. این کنترل چند محوره، انحراف تدریجی در عمق را که در فرآیندهای خمشی دستی یا اولیه CNC رایج است، حذف می کند.

پس از انجام افست، تست سازگاری مونتاژ را انجام می دهیم. این مرحله، یک تمایز کلیدی از خدمات ما، بر این درک است که دقت ابعاد به تنهایی بدون سازگاری مونتاژ کافی نیست. این آزمایش فقط اندازه ها را بررسی نمی کند. ما محیط مونتاژ واقعی شما را با استفاده از قطعات واقعی یا ماکت کپی می کنیم. به عنوان مثال، اگر براکت‌های افست را برای یک دستگاه پزشکی سفارش داده‌اید، براکت‌ها را روی یک کپی از قاب دستگاه شما نصب می‌کنیم. سپس قطعه پزشکی را که برای آن در نظر گرفته شده وصل می کنیم و بررسی می کنیم: آیا افست فاصله 8 میلی متری مورد نیاز شما را بین قاب و بازو ایجاد می کند؟ آیا می توانید قطعه را بدون فشار دادن یا ناهماهنگی براکت محکم کنید؟ آیا سوراخ های از پیش سوراخ شده در براکت با سوراخ هایی در قاب مطابقت دارند؟ اگر ناهماهنگی پیدا کنیم - حتی به کوچکی 0.1 میلی متر - تنظیمات خمش CNC را برای بقیه دسته تنظیم می کنیم. شاید موقعیت بک گاج یا فشار خمشی را تغییر دهید. این اعتبارسنجی واقعی تضمین می کند که قطعات افست شما نه تنها از نظر ابعاد دقیق هستند، بلکه برای یکپارچه سازی فوری نیز بهینه شده اند.

تضمین کیفیت برای قطعات افست حول سه ویژگی حیاتی ساخته شده است. ما روی سه چیز کلیدی تمرکز می کنیم: عمق آفست ثابت، موازی سازی بین سطوح آفست و همسویی با نقاط مرجع مونتاژ. برای هر قسمت، ما از فاصله سنج لیزری برای بررسی عمق افست در سه نقطه استفاده می کنیم. ما مطمئن می شویم که تغییرات در سراسر قطعه بیش از 0.05 ± میلی متر نباشد. برای بررسی موازی بودن، از یک صافی سنج دقیق برای مقایسه دو سطح افست استفاده می کنیم. ما هر قسمتی را که شکاف بین سطوح بیش از 0.08 میلی متر باشد رد می کنیم. برای بررسی تراز، از CMM برای ترسیم موقعیت حفره ها یا بریدگی های از پیش حفر شده نسبت به افست استفاده می کنیم. ما مطمئن می شویم که آنها با طرح اولیه شما در ± 0.1 میلی متر مطابقت دارند. هر قسمتی که این بررسی ها را رد می کند یک شماره سریال منحصر به فرد دریافت می کند. این برای ردیابی کامل به داده های تولید آن پیوند می خورد. این برای صنایع تحت نظارت مانند تجهیزات پزشکی و هوافضا، که ردیابی کامل و رعایت آنها الزامی است، ضروری است.

وجه تمایز اصلی دیفون در تعهد ما به نوآوری متمرکز بر مونتاژ نهفته است. ما می دانیم که نیازهای جبرانی اغلب با تکامل طراحی محصول شما تغییر می کند. بنابراین ما "پیکربندی مجدد سریع" را برای پروژه های در حال انجام ارائه می دهیم. اگر در اواسط تولید نیاز به تغییر افست از 10 میلی متر به 12 میلی متر دارید، دستگاه های CNC ما می توانند تنظیمات را در کمتر از 10 دقیقه تغییر دهند. ماشین‌های اصلی بیش از 30 دقیقه زمان می‌برند - این کار باعث کاهش زمان خاموشی می‌شود. ما همچنین مشاوره "بهینه سازی افست" را ارائه می دهیم. اگر طراحی اولیه شما به یک افست پیچیده و چند مرحله ای نیاز دارد که هزینه زیادی دارد، مهندسان ما می توانند اشکال افست ساده تری را پیشنهاد کنند. به عنوان مثال، ماه گذشته مشتری درخواست یک براکت با سه افست 5 میلی متری جداگانه کرد. ما آن را به یک افست 15 میلی متری با ویژگی های پلکانی دوباره طراحی کردیم. این امر زمان تولید را 25% کاهش داد و در عین حال سازگاری کامل با مونتاژ آنها را حفظ کرد.

Difon Machinery برای حل چالش‌های مونتاژ با شما همکاری می‌کند و چیزی بیش از قطعات را ارائه می‌کند—ما یکپارچه‌سازی یکپارچه را ارائه می‌کنیم. ما روی تراز مونتاژ، دقت CNC چند محوره، آزمایش در دنیای واقعی و پشتیبانی انعطاف پذیر تمرکز می کنیم. هر قطعه افستی که ما می سازیم به خوبی در فرآیند تولید شما قرار می گیرد. این باعث صرفه جویی در وقت شما می شود، ضایعات را کاهش می دهد و محصول شما را قابل اعتمادتر می کند. اگر در حال ساخت محفظه های الکترونیکی، کابینت های صنعتی یا دستگاه های پزشکی هستید، ما آماده ایم تا نیازهای افست شما را به قطعات با کیفیت بالا و آماده مونتاژ تبدیل کنیم. آیا آماده اید تا در مورد اینکه چگونه تخصص خمشی افست ما می تواند برای پروژه شما مفید باشد صحبت کنید؟ یک قطعه نمونه بخواهید؟ بیایید کارخانه ما را ببینید؟ با تیم ما تماس بگیرید خودتان ببینید که چگونه فرآیند ما ورق فلز را به اجزای دقیق تبدیل می کند که عملکرد و قابلیت اطمینان محصولات شما را افزایش می دهد.
