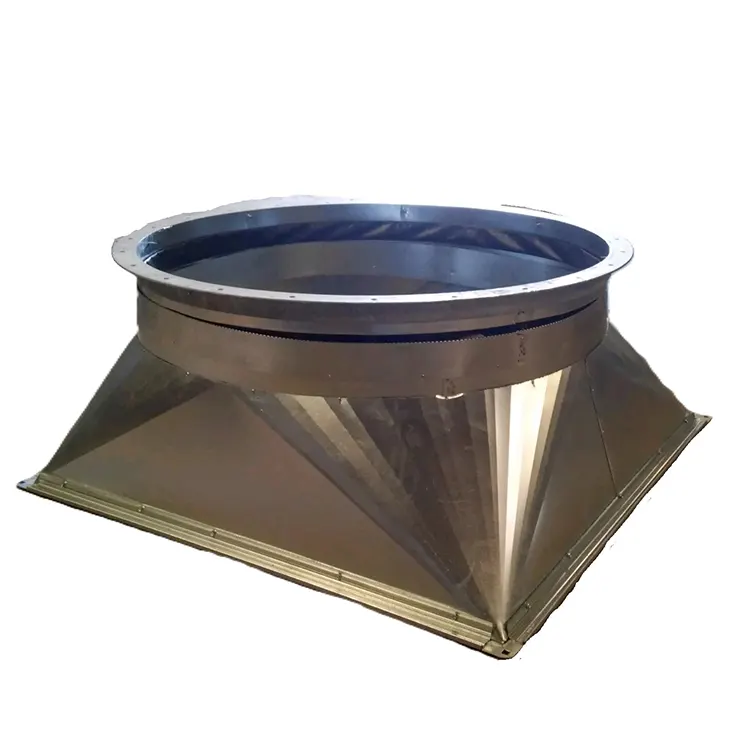

انتقال مربع به گرد

خمش CNC برای قطعات ورق فلزی مربع به گرد در ماشین آلات دیفون

تولیدکنندگان در صنایعی مانند سیستم های تهویه، انتقال مایعات شیمیایی و تجهیزات حفاظت از محیط زیست اغلب به قطعات انتقالی مربع به گرد دقیق نیاز دارند. این قسمت ها کانال ها/لوله های مربع یا مستطیل شکل را به لوله های گرد متصل می کنند و باید جریان هوا را صاف نگه دارند، مقاومت سیال را کم نگه دارند و از نشتی جلوگیری کنند. Difon Machinery Co., Ltd. یک ارائه دهنده قابل اعتماد خدمات خمشی CNC است که به طور خاص برای این برنامه پیچیده شکل دهی ورق فلز طراحی شده است. پیشنهادات اصلی ما شامل قطعات انتقال سفارشی و نیمه سفارشی مربع به گرد است - قطعات کوچک برای کانال‌های HVAC تجاری، تا قطعات بزرگ برای خطوط لوله انتقال مواد شیمیایی صنعتی. اگر این قطعات انتقال را از دیفون خریداری کنید، از مشکل چیدن چندین قطعه با هم یا استفاده از کار دستی صرف نظر می کنید. همچنین شریکی دریافت می‌کنید که می‌داند این بخش‌ها چگونه بر کارایی کلی سیستم شما تأثیر می‌گذارند و چقدر طول می‌کشد.

این قطعات انتقالی مربع به گرد ممکن است مانند "اتصال کننده" ساده به نظر برسند، اما طراحی و ساخت آنها مستقیماً بر کارایی، ایمنی و طول عمر سیستم شما تأثیر می گذارد. در تهویه مطبوع، یک انتقال ضعیف می تواند باعث تلاطم هوا شود - انرژی بیشتری مصرف می کند و صدای بیشتری ایجاد می کند. در انتقال مایعات شیمیایی، درزهای ناهموار یا ضخامت دیواره ناسازگار می تواند منجر به نشتی شود - اینها خطرات ایمنی و مواد زائد هستند. بسیاری از تامین کنندگان استاندارد ورق فلزی فاقد تخصص تخصصی برای انتقال مربع به گرد هستند که اغلب منجر به مصالحه در دقت می شود. فرآیند خمش تخصصی CNC دیفون به طور خاص برای غلبه بر چالش های منحصر به فرد این هندسه طراحی شده است: بدون چروک شدن مواد، نازک شدن بیش از حد یا تضعیف ساختار آن، به آرامی از زاویه (مربع/مستطیل) به منحنی (گرد) حرکت می کند. فرآیند ما برای ارائه دقت مهندسی و عملکرد در دنیای واقعی طراحی شده است. هر قطعه انتقالی که می‌سازیم نه تنها با اجزای مربعی و گرد کاملاً مطابقت دارد، بلکه به کل سیستم شما کمک می‌کند تا بهتر کار کند - چه هوا، آب یا مایعات شیمیایی را جابجا کنید.

تولید قطعه انتقال مربع به گرد شما از یک گردش کار سه مرحله ای دقیق پیروی می کند: طراحی، تولید، و تکمیل، و تضمین یکپارچه سازی یکپارچه با سیستم شما از ابتدا تا انتها. این گردش کار با پیچیدگی طبیعی شکل سر و کار دارد و با بهینه سازی طراحی دقیق آغاز می شود. قطعات خمشی استاندارد از اشکال دو بعدی ساده پیروی می کنند، اما انتقال مربع به گرد به مدل سازی سه بعدی دقیق نیاز دارد. این فرآیند مستلزم محاسبه دقیق "الگوی توسعه" است - چیدمان ورق فلزی مسطح که به شکل انتقال مورد نظر خم می شود. در Difon، تیم مهندسی ما از نرم‌افزار پیشرفته CAD برای ساخت مدل‌های سه بعدی بخش انتقال استفاده می‌کند. سپس آنالیز المان محدود (FEA) را اجرا می کنیم تا ببینیم که ماده در هنگام خم شدن چگونه عمل می کند. این شبیه سازی مشکلات احتمالی را زود تشخیص می دهد. به عنوان مثال، اگر انتقال از یک مجرای مربع 200 میلی متری به یک لوله گرد 150 میلی متری دارای شعاع بسیار تنگ در یک نقطه باشد، FEA چروک شدن مواد را نشان می دهد. تیم ما نمایه را طوری تنظیم می‌کند که شعاع انتقال را کمی بزرگ‌تر کند—بنابراین فلز بدون استرس خم می‌شود. ما همچنین با تیم شما کار می کنیم تا مطمئن شویم که طراحی متناسب با نیازهای سیستم شما است. اگر انتقال در یک سیستم HVAC با دمای بالا باشد، ضخامت مواد را برای جلوگیری از تاب برداشتن تنظیم می‌کنیم. اگر برای مواد شیمیایی خورنده باشد، گریدهای آلیاژی را انتخاب می کنیم که در برابر آسیب بهتر مقاومت کنند. این مرحله طراحی اساسی است، نه مقدماتی - برای اطمینان از یک روند خمشی صاف و موفق بسیار مهم است. در تعامل اخیر مشتری، تجزیه و تحلیل FEA ما یک نقطه نشت بالقوه را در طراحی انتقال اولیه قبل از شروع تولید شناسایی و حل کرد. هنگامی که طراحی انجام شد، به خمش قطعه‌ای مبتنی بر CNC می‌رویم - این مهم‌ترین مرحله برای انتقال صاف مربع به گرد است. خم های U ساده یا خم های L فقط به ماشین های CNC تک محوره نیاز دارند، اما انتقال های مربع به گرد به ماشین های چند محوره نیاز دارند. این ماشین ها می توانند فشار و زوایای قسمت های مختلف ورق فلز را تنظیم کنند. آنها دارای پشتیبان قابل برنامه ریزی و سنسورهای نظارت بر زاویه در زمان واقعی هستند. در اینجا نحوه عملکرد آن برای یک قطعه معمولی است: مثلاً انتقال فولاد گالوانیزه به ضخامت 1.5 میلی متر از مربع 250 میلی متر به گرد 200 میلی متر. ابتدا الگوی توسعه مسطح را روی میز کار دستگاه بارگذاری می کنیم. سیستم CNC از فایل طراحی سه بعدی برای ترسیم 8 تا 12 "قطع خمشی" استفاده می کند - هر کدام برای بخش کوچکی از انتقال. برای هر بخش، دستگاه بک گاج را تنظیم می کند تا فلز را دقیقاً در موقعیت قرار دهد. سپس فشار مناسب را وارد می‌کند تا قطعه را به یک زاویه خاص خم کند. بین هر بخش، سنسور زاویه بررسی می کند که آیا خمش دقیق است یا خیر. اگر قطعه ای حتی 0.3 درجه خاموش باشد، دستگاه فشار را برای قطعه بعدی به طور خودکار تنظیم می کند. این روش تقسیم‌بندی شده از «حافظه مادی» جلوگیری می‌کند – زمانی که فلز در برابر تغییرات شکل تیز مقاومت می‌کند. این منجر به انتقال صاف و پیوسته از مربع به گرد، بدون ناپیوستگی شدید یا تغییر شکل مواد می شود.

برای اطمینان از آماده بودن قطعه برای یکپارچه‌سازی فوری، کالیبراسیون دقیق و تکمیل درز انجام می‌شود.\—این مراحل قطعه انتقال مربع به گرد را فوراً برای استفاده در سیستم شما آماده می‌کند. ابتدا از یک اسکنر کانتور لیزری برای نقشه برداری از کل سطح قطعه استفاده می کنیم. ما این نقشه را با فایل طراحی سه بعدی اصلی مقایسه می‌کنیم تا مطمئن شویم منحنی انتقال سازگار است و انتهای مربع با اندازه‌های استاندارد کانال/لوله مطابقت دارد. برای قطعاتی که نیاز به درز دارند، برای فولاد ضد زنگ از جوش تیگ و برای فولاد گالوانیزه از جوشکاری آلومینیوم یا نقطه ای استفاده می کنیم. سپس درز را صاف می کنیم تا از شر هر گونه برآمدگی که می تواند جریان هوا یا جریان سیال را مختل کند خلاص شویم. علاوه بر این، هر دسته تحت یک بررسی انطباق ابعادی قرار می‌گیرد: ما قسمت انتقال را به یک مجرای مربعی استاندارد و لوله‌های گرد وصل می‌کنیم و شکاف‌ها را با یک حسگر نازک بررسی می‌کنیم. اگر هر شکافی بیش از 0.1 میلی متر باشد، پارامترهای خمش را برای مجموعه بعدی قطعات تنظیم می کنیم. برای قطعاتی که مایعات را حمل می کنند، یک آزمایش فشار اضافه می کنیم: قطعه را آب بندی می کنیم، آن را با آب یا هوا پر می کنیم و نشتی را با 1.2 برابر حداکثر فشار کاری سیستم شما بررسی می کنیم. این اطمینان حاصل می کند که هیچ مایعی از درزهای انتقال نفوذ نمی کند.

مزیت کلیدی انتخاب Difon رویکرد جامع ما برای اطمینان از سازگاری سیستم است. بسیاری از مشتریان با اجزای مربع و گرد موجود به ما مراجعه می کنند. آنها نگران هستند که یک بخش انتقال سفارشی متناسب با سیستم های قدیمی آنها نباشد. برای رفع این نگرانی، خدمات «تأیید ابعاد» را در محل یا از راه دور ارائه می دهیم. ما یا یک تکنسین می فرستیم تا کانال ها/لوله های موجود شما را اندازه گیری کند یا با یک کولیس دیجیتال شما را در اندازه گیری خود راهنمایی می کنیم. سپس طراحی قسمت انتقال را طوری تنظیم می کنیم که با هر تفاوت کوچکی در اجزای شما مطابقت داشته باشد. به عنوان مثال، اگر مجرای مربعی شما دارای طول ضلع 252 میلی متری باشد، ما الگوی توسعه را به تناسب تغییر می دهیم - با اطمینان از تناسب دقیق. ما همچنین راهنمایی نصب می کنیم: هر سفارش با یک برگه دستورالعمل ساده ارائه می شود. دستورالعمل های واضحی را برای تراز بخشی ارائه می دهد و بست های توصیه شده را مشخص می کند. تیم فنی ما همچنین از طریق تماس تلفنی یا ویدیویی برای پاسخ به سؤالات نصب در دسترس است - سطحی از پشتیبانی که خدمات ما را متمایز می کند.

مشتریان عادی می توانند از برنامه ریزی تولید سفارشی و برنامه های مدیریت موجودی برای قطعات انتقال مربع به گرد بهره ببرند. اگر شما یک تولید کننده تهویه مطبوع هستید که ماهیانه 500 دستگاه تولید می کند، می توانیم یک سفارش تکراری با ارسال ماهانه تنظیم کنیم. ما قطعات تمام شده را در انبار تحت کنترل آب و هوا ذخیره می کنیم - رطوبت در آنجا به فولاد گالوانیزه یا آلومینیوم آسیب نمی رساند. چرخه توسعه خود را با خدمات نمونه سازی سریع ما تسریع کنید: اگر در حال توسعه یک سیستم تهویه جدید هستید و برای آزمایش جریان هوا به یک قطعه انتقال نمونه نیاز دارید، می‌توانیم آن را در عرض 3 تا 5 روز کاری با خط CNC دسته‌ای کوچک خود بسازیم. این به شما امکان می دهد قبل از سفارش زیاد عملکرد را بررسی کنید. سیستم ما سوابق دقیقی از تاریخچه سفارش شما نگهداری می کند. اگر می‌خواهید قطعه‌ای را که شش ماه پیش خریده‌اید دوباره سفارش دهید، ما قبلاً فایل طراحی و مشخصات مواد را داریم. این زمان در مقایسه با سفارش‌های جدید حدود 30 درصد کاهش می‌یابد.

قطعات انتقال مربع به گرد چیزی بیش از اتصال دهنده هستند. آنها برای عملکرد سیستم حیاتی هستند. آنها اجزای حیاتی برای اطمینان از عملکرد روان، ایمن و قابل اعتماد سیستم شما هستند. با ترکیب خمش تخصصی CNC، بهینه‌سازی طراحی، تخصص مواد و تعهد به سازگاری، اطمینان حاصل می‌کنیم که هر قطعه انتقالی نیازهای ابعادی و عملکردی شما را برآورده می‌کند. چه در حال ساخت یک شبکه HVAC تجاری، یک خط لوله شیمیایی صنعتی یا یک سیستم جمع‌آوری گرد و غبار باشید، قطعات انتقالی مربع به گرد ما به طور یکپارچه شکاف بین اجزای مربع و گرد را پر می‌کنند. می خواهید در مورد نیازهای خاص خود صحبت کنید؟ یک قطعه نمونه بخواهید؟ بیایید امکانات ما را ببینید؟ با تیم ما تماس بگیرید شما می توانید از نزدیک مشاهده کنید که چگونه ورق فلزی تخت را به قطعات دقیق تبدیل می کنیم که کارایی و قابلیت اطمینان عملیات شما را تضمین می کند.
