ماشینکاری منیفولد هیدرولیک چگونه کار می کند؟

چکیده

ماشینکاری منیفولد هیدرولیکیک فرآیند تولید حیاتی است که برای تولید بلوک های کنترل سیال فشرده و با دقت بالا برای سیستم های هیدرولیک استفاده می شود. این مولفه ها کارایی، ایمنی و قابلیت اطمینان مدارهای هیدرولیک پیچیده مورد استفاده در ماشین آلات ساختمانی، اتوماسیون صنعتی، سیستم های هوافضا و تجهیزات انرژی را تعیین می کنند. این مقاله نحوه عملکرد ماشین‌کاری منیفولد هیدرولیک، چالش‌های کلیدی، ملاحظات مواد، تکنیک‌های ماشین‌کاری، روش‌های کنترل کیفیت، و اینکه چگونه تولیدکنندگان حرفه‌ای عملکرد طولانی‌مدت و عملکرد بدون نشتی را تضمین می‌کنند، توضیح می‌دهد.

فهرست مطالب

• 1. مقدمه ای بر ماشینکاری منیفولد هیدرولیک
• 2. فرآیند ماشینکاری چگونه کار می کند
• 3. چالش های کلیدی تولید
• 4. مواد مورد استفاده در ماشینکاری منیفولد
• 5. الزامات دقت و تحمل
• 6. مروری بر تکنیک های ماشینکاری
• 7. کنترل کیفیت و تست
• 8. کاربردهای صنعتی
• 9. پشتیبانی ساخت حرفه ای از دیفون
• 10. سوالات متداول

1. مقدمه ای بر ماشینکاری منیفولد هیدرولیک

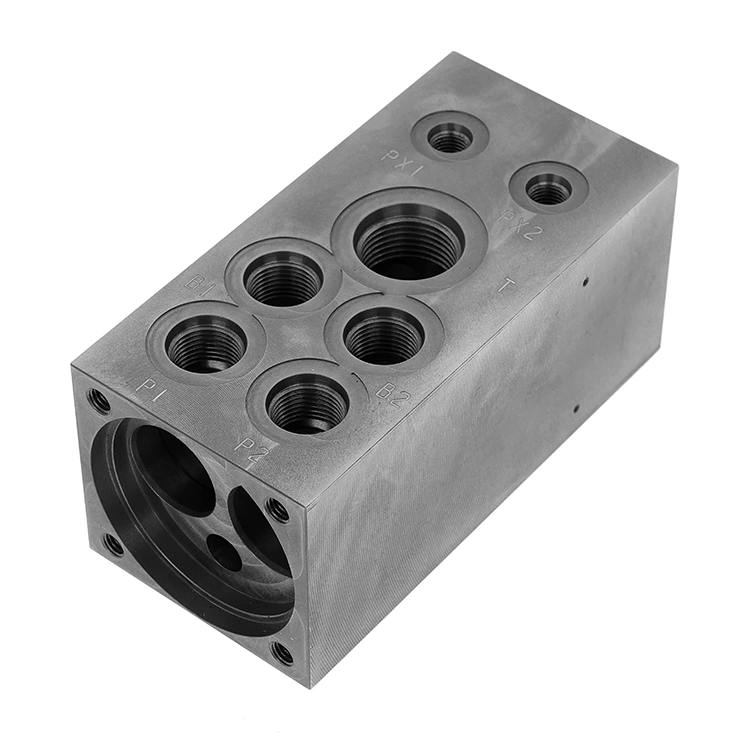

منیفولدهای هیدرولیک بلوک های مهندسی شده ای هستند که جریان سیال را بین پمپ ها، شیرها، محرک ها و مخازن در سیستم های هیدرولیک هدایت می کنند. منیفولدها به جای استفاده از چندین شیلنگ و اتصالات، کانال ها را در داخل یک بلوک جامد ادغام می کنند. این امر نقاط نشتی را کاهش می دهد، فشردگی سیستم را بهبود می بخشد و قابلیت اطمینان را افزایش می دهد.

ماشینکاری منیفولد هیدرولیک به فرآیند دقیق ساخت CNC اشاره دارد که کانال های جریان داخلی، پورت های شیر و سطوح آب بندی را در یک بلوک فلزی ایجاد می کند. دقت این فرآیند مستقیماً بر عملکرد و ایمنی سیستم تأثیر می گذارد.

2. فرآیند ماشینکاری چگونه کار می کند

ماشینکاری منیفولدهای هیدرولیک شامل چندین مرحله بسیار کنترل شده است. هر مرحله نیاز به مهندسی دقیق و تجهیزات پیشرفته CNC دارد.

1. طراحی و مهندسی- شماتیک های هیدرولیک به مدل های سه بعدی CAD تبدیل می شوند که مسیرهای جریان، پورت ها و سطوح نصب را تعریف می کنند.
2. آماده سازی مواد- بلوک های آلومینیومی، فولادی یا فولادی ضد زنگ با استحکام بالا انتخاب شده و به اندازه برش داده می شوند.
3. برنامه نویسی CNC– مسیرهای ابزار با استفاده از نرم افزار CAM برای اطمینان از حفاری و فرز دقیق تولید می شوند.
4. حفاری سوراخ عمیق– کانال های جریان داخلی با استفاده از تکنیک های تخصصی حفاری ایجاد می شوند.
5. فرز و پورتینگ- حفره های شیر، پورت های رزوه ای و رابط های نصب ماشین کاری می شوند.
6. لکه زدایی و تمیز کردن– معابر داخلی برای حذف تراشه ها و جلوگیری از آلودگی تمیز می شوند.

هر مرحله باید به شدت کنترل شود تا از کارایی سیال اطمینان حاصل شود و از افت فشار یا نشت جلوگیری شود.

3. چالش های کلیدی تولید

ماشینکاری منیفولد هیدرولیک به دلیل الزامات عملکردی و ساختاری سخت بسیار پیچیده است.

• دقت کانال داخلی:حتی انحرافات جزئی می تواند دینامیک جریان هیدرولیک را مختل کند.
• پیشگیری از نشت:سطوح آب بندی باید صافی و پرداخت کامل را حفظ کنند.
• حذف تراشه:معابر داخلی عمیق، تمیز کردن را پس از ماشین کاری دشوار می کند.
• تغییر شکل حرارتی:گرمای تولید شده در حین ماشینکاری می تواند بر پایداری ابعادی تأثیر بگذارد.

4. مواد مورد استفاده در ماشینکاری منیفولد

انتخاب مواد نقشی حیاتی در عملکرد، دوام و کارایی هزینه دارد.

• آلیاژهای آلومینیوم:سبک و مقاوم در برابر خوردگی، به طور گسترده در سیستم های هیدرولیک متحرک استفاده می شود.
• فولاد کربنی:استحکام بالا برای کاربردهای صنعتی سنگین
• فولاد ضد زنگ:مقاومت در برابر خوردگی عالی برای محیط های سخت.

5. الزامات دقت و تحمل

منیفولدهای هیدرولیک به تلرانس های بسیار محکمی نیاز دارند که اغلب در حد میکرون است. زبری سطح، عمود بر بودن و هم مرکز بودن به طور مستقیم بر آب بندی هیدرولیک و راندمان جریان تأثیر می گذارد.

تولیدکنندگان از مراکز ماشینکاری پیشرفته CNC با کنترل چند محوره برای اطمینان از تکرارپذیری و ثبات دقیق در سرتاسر دسته‌های تولید استفاده می‌کنند.

6. مروری بر تکنیک های ماشینکاری

7. کنترل کیفیت و تست

تضمین کیفیت در تولید منیفولد هیدرولیک ضروری است. تولید کنندگان روش های بازرسی دقیق را اجرا می کنند:

• بازرسی دستگاه اندازه گیری مختصات سه بعدی (CMM).
• تست نشت فشار
• تجزیه و تحلیل زبری سطح
• تأیید مسیر جریان

هر منیفولد باید آزمایش های فشار و آب بندی را پشت سر بگذارد تا از عملکرد ایمن در شرایط شدید اطمینان حاصل شود.

8. کاربردهای صنعتی

منیفولدهای هیدرولیک در طیف وسیعی از صنایع که کنترل توان سیال ضروری است استفاده می شود.

• ماشین آلات ساختمانی (بیل مکانیکی، لودر)
• سیستم های اتوماسیون صنعتی
• سیستم های کنترل هیدرولیک هوافضا
• تجهیزات دریایی و دریایی
• سیستم های تولید انرژی و برق

9. پشتیبانی ساخت حرفه ای از دیفون

ماشینکاری مانیفولد هیدرولیک با کیفیت بالا نه تنها به تجهیزات پیشرفته بلکه به تخصص مهندسی عمیق نیز نیاز دارد.دیفونمتخصص در راه حل های ماشینکاری CNC دقیق برای سیستم های هیدرولیک، ارائه طرح های منیفولد سفارشی متناسب با نیازهای پیچیده صنعتی.

از توسعه نمونه اولیه تا تولید انبوه، دیفون کنترل ابعاد دقیق، طراحی جریان بهینه و عملکرد آب بندی قابل اعتماد را تضمین می کند. هر محصول تحت بازرسی دقیق قرار می گیرد تا محیط های عملیاتی را برآورده کند.

اگر به دنبال عملکرد پایدار، کاهش خطر نشت و راه حل های هیدرولیکی با راندمان بالا هستید، دیفون می تواند پروژه شما را با قابلیت های ساخت انتها به انتها پشتیبانی کند.با ما تماس بگیریدامروز در مورد نیازهای ماشینکاری منیفولد هیدرولیک خود صحبت کنید.

10. سوالات متداول

Q1: هدف اصلی منیفولد هیدرولیک چیست؟
یک منیفولد هیدرولیک جریان سیال را در یک سیستم هیدرولیک هدایت و کنترل می کند، چندین شیلنگ خارجی را جایگزین می کند و خطرات نشتی را کاهش می دهد.

Q2: چرا دقت ماشینکاری بسیار مهم است؟
حتی انحرافات کوچک می تواند باعث کاهش فشار، ناکارآمدی یا خرابی سیستم به دلیل دینامیک سیالات فشار بالا شود.

Q3: کدام ماده برای منیفولدهای هیدرولیک بهترین است؟
این بستگی به الزامات برنامه دارد. آلومینیوم برای سیستم های سبک وزن رایج است، در حالی که فولاد برای محیط های پرفشار استفاده می شود.

Q4: سازندگان چگونه از عدم نشتی اطمینان حاصل می کنند؟
از طریق ماشینکاری دقیق، تکمیل سطح، و آزمایش فشار تحت شرایط کاری شبیه سازی شده.

Q5: آیا دیفون می تواند طرح های منیفولد سفارشی را مدیریت کند؟
بله دیفون راه حل های ماشینکاری کاملا سفارشی را بر اساس نیازهای سیستم هیدرولیک مشتری ارائه می دهد.
