تعالی مهندسی: درک اصول بلوک های شیر هیدرولیک

در حوزه قدرت سیال، بلوک شیر هیدرولیک مغزی است که فشار، جریان و کنترل جهت سیال هیدرولیک را کنترل می کند تا حرکت صحیح محرک را به موقعیت مورد نظر که توسط برنامه مشخص شده است انجام دهد.

1. طبقه بندی و کارکرد

شیرهای کنترل هیدرولیک را می توان به طور کلی به سه نوع شیر کنترل تقسیم کرد: شیرهای کنترل جهت، شیرهای کنترل فشار، شیرهای کنترل جریان. اینها به نوبه خود کنترل سه مدار اصلی را در هر سیستم هیدرولیکی فراهم می کنند: کنترل جهت، تنظیم فشار، کنترل سرعت. این شیرها را می توان به صورت دریچه های رزوه ای، سوپاپ زیر صفحه ای یا شیر کارتریج قرار داد.

2. آناتومی یک شیر کارتریج دو طرفه

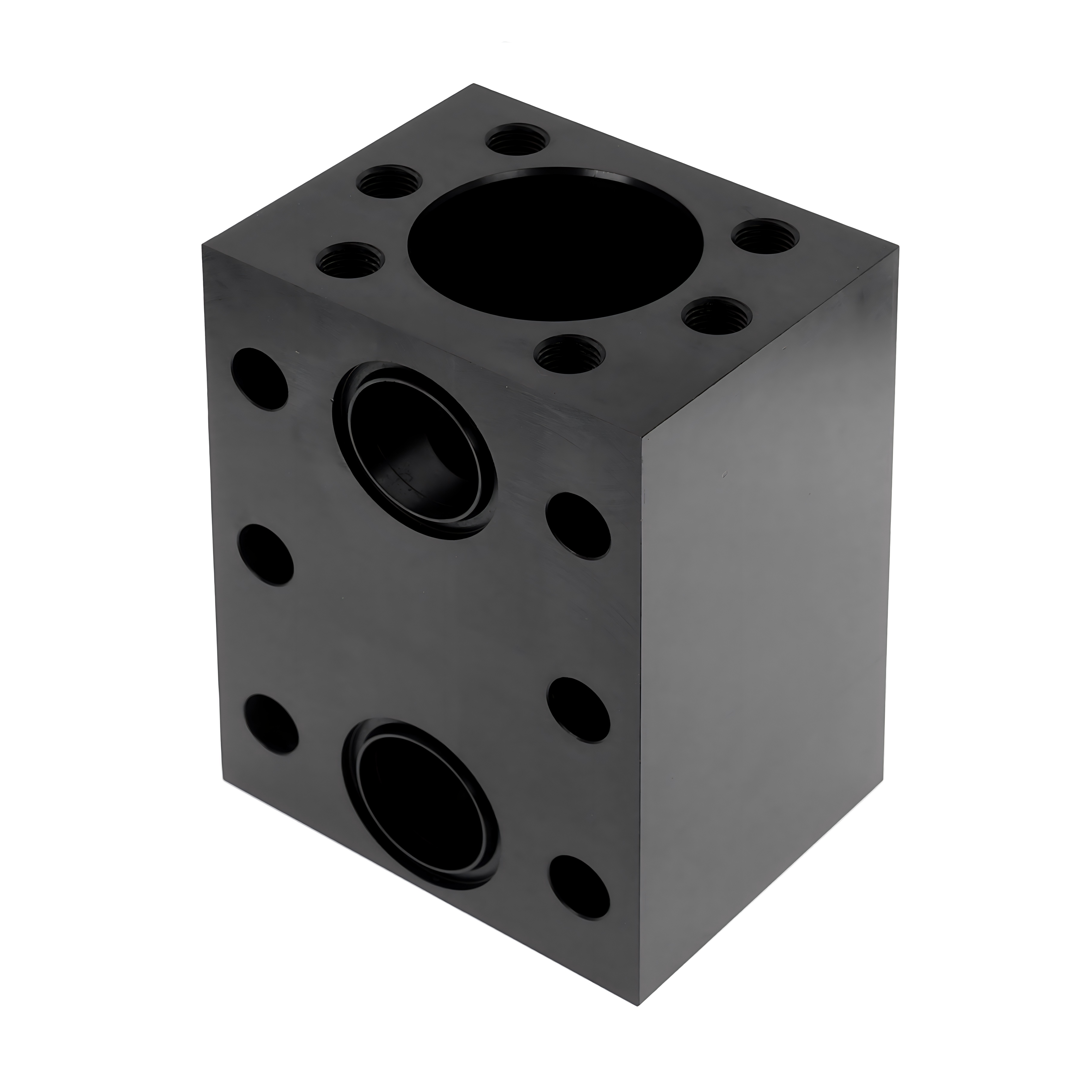

دیفون به‌عنوان یکی از تولیدکنندگان پیشرو در ماشین‌کاری دقیق، در تولید پیچیده شیرهای کارتریج دو طرفه تخصص دارد که در بخش‌های زیر یافت می‌شود: درج متشکل از قرقره، آستین، فنر و مهر و موم. این سر دریچه است که به مدار روغن اصلی فرمان می دهد. پوشش کنترل عناصر مینیاتوری پیلوت را نگه می دارد و درج را بین اتاقک کنترل خلبان و کنترل اصلی ایمن نگه می دارد. شیر پایلوت برای فرمان دادن به قرقره اصلی بزرگتر روی جلد نصب شده است. به طور معمول، اینها شیرهای جهت الکترومغناطیسی استاندارد مطابق با ISO یا شیرهای فشار متناسب هستند. بلوک منیفولد یکپارچه همه اجزای فوق را نگه می دارد و به ارتباطات داخلی مدارهای روغن فرمان می دهد که بسیار پیچیده هستند.
