در هر سیستم هیدرولیکی، سرعت جریان – نه فشار – سرعت محرک را تعیین می کند. فشار نیرو ایجاد می کند. جریان سرعت گسترش سیلندر یا چرخش موتور را کنترل می کند. درک این تمایز پایه و اساس هر مدار هیدرولیک به خوبی طراحی شده است و با کنترل موثر جریان آغاز می شود.

انواع اصلی شیرهای کنترل جریان

ساده ترین دستگاه ها، سوپاپ های سوزنی و دریچه گاز، ممکن است نشان دهند که محدودیت ثابت می تواند کنترل جریان کافی را فراهم کند. با این حال، شواهد قابل توجه نشان می دهد که جریان با بار تغییر می کند، با توجه به اینکه جریان از طریق یک روزنه با افت فشار تغییر می کند. در پرتو این یافته‌ها، مهندسان می‌توانند نشان دهند که به نظر می‌رسد دریچه‌های جبران‌کننده فشار یک افت فشار ثابت را در سرتاسر دهانه حفظ می‌کنند. علاوه بر این، نتایج کلیدی ممکن است نشان دهد که سرعت محرک حتی با تغییر شرایط بار ثابت می‌ماند. دریچه های متناسب با استفاده از سیگنال الکتریکی برای برنامه ریزی دقیق بیشتر پیش می روند کنترل کنید.

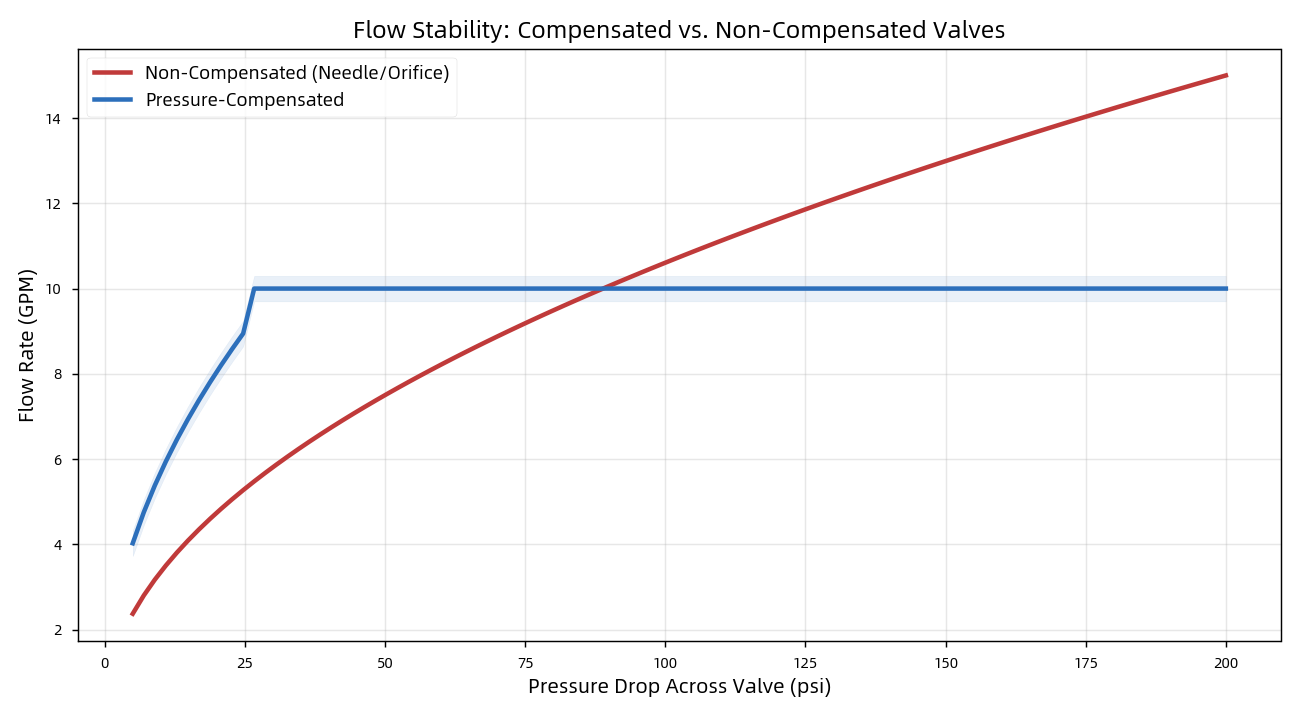

جریان جبران شده در مقابل جریان غیر جبرانی

سه مدار اصلی کنترل سرعت

محل قرارگیری شیر در مدار مهم است:

● متر در – قرار داده شده در مقابل محرک؛ برای بارهای مخالف ایده آل است، اما نمی تواند بارهای فرار را کنترل کند.

● متر خروجی – در خط برگشت قرار داده شده است. برای کنترل ایمن بارهای بیش از حد، فشار برگشتی ایجاد می کند. قانون سرانگشتی: "اگر شک دارید، اندازه گیری کنید."

● Bleed-Off – جریان مازاد را به مخزن منحرف می کند. کم مصرف ترین گزینه اما دقیق تر است.

چرا دقت ماشینکاری مهم است
عملکرد کنترل جریان ممکن است نشان دهد که کیفیت قطعه می تواند تعیین کننده کلیدی قابلیت اطمینان کلی سیستم باشد. با این حال، یافته‌های مهم نشان می‌دهد که یک قرقره سوپاپ باید آزادانه بلغزد و در عین حال محکم در داخل سوراخ خود ببندد - اغلب به تحمل‌هایی به 0.001 ± میلی‌متر و پوشش سطح 0.2-0.8 میکرومتر نیاز دارد. علاوه بر این، شواهد نشان می‌دهد که به نظر می‌رسد فاصله‌های شل باعث نشت داخلی، اتلاف انرژی و انباشت گرما می‌شوند. در پرتو این نتایج، سطوح ناهموار ممکن است نشان دهند که سایش و نشت آب بندی می تواند مسیرهای شکست بحرانی را نشان دهد. جاهای خالی باعث هدر رفتن انرژی می شود. سطوح ناهموار نشت می کنند

شریک OEM شما: Difon Machining

در ماشینکاری دیفون، ما قطعات هیدرولیک دقیق - منیفولدها، بدنه سوپاپ ها، قرقره ها و اتصالات - را مطابق با تلورانس های مورد نیاز کنترل جریان تولید می کنیم. با گواهینامه ISO 9001 و IATF 16949، ماشینکاری چند فرآیندی CNC و تیم مهندسی مجرب، از مشتریان OEM از نمونه اولیه تا تولید حجمی پشتیبانی می کنیم.
